ИЖ-61 и ИЖ-60

Сообщений 1 страница 20 из 41

1

ИЖ-61 и ИЖ-60
Производитель - http://www.baikalinc.ru/
Пружинно-поршневые винтовки с неподвижным стволом,
взведением боевой пружины боковым рычагом и подача пули в ствол досылателем затвора.
https://forumupload.ru/uploads/0001/c8/6b/65-1.jpg
Спусковой механизм с регулировкой усилия и хода спуска вертикального положения спускового крючка; регулируемая длина приклада; возможность установки оптического или коллиматорного. Конструкция блокирующего устройства механизма взведения обеспечивает безопасность в обращении и невозможность выстрела при незафиксированном рычаге взведения.

ИЖ-60 - однозарядная винтовка

ИЖ-61 - с магазином на 5 пуль типа ДЦ/ДЦМ.

Калибр 4,5 мм

Начальная скорость пули, м/с 130

Дульная энергия, Дж, не более 7,5

Длина ствола, мм 450

Общая длина, мм 775

Масса, кг 2,1

0

2

ИЖ-61
Паспорт пневматической винтовки ИЖ-61

1. ВВЕДЕНИЕ
1.1. Приступая к эксплуатации винтовки, внимательно изучите паспорт. Настоящий паспорт кратко знакомит с основными техническими характеристиками, устройством и правилами эксплу-атации винтовки.
1.2. Наименование деталей и сборочных единиц приведены на рисунках и в соответствующих таблицах.
1.3. В связи с постоянной работой по усовершенствованию изделия, повышающей его надежность и улучшающей эксплуатационные характеристики, в конструкцию могут быть внесены изменения, не отраженные в настоящем издании.
1.4. Замечания по качеству и пожелания направляйте по адресу:
426063, г. Ижевск, ул. Промышленная, 8, ГП "Ижевский механический завод", ОТК.

2. НАЗНАЧЕНИЕ
Винтовка пневматическая многозарядная модели ИЖ-61 пред-назначена для тренировочной стрельбы пулями "ДЦ", "ДЦ-М" или другими калибра 4,5 мм, используемыми в пневматическом оружии, при температуре окружающей среды от 272 К (минус 1С) до 323 К (плюс 50С).

3. ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
Калибр, мм 4,5
Емкость магазина, шт. 5
Длина ствола, мм 450
Габаритные размеры, мм, не более 787х200х60
Масса, кг, не более 2,7
Усилие спуска, регулируемое, Н (кгс) 4,0-8,0 (0,4-0,8)
Длина хода спускового крючка, регулируемая, мм:
рабочая 0,4-0,8
общая 3,0-4,0
Усилие взведения боевого компрессора,
Н (кгс), не. более _ 50 (5)
Кучность стрельбы (на дистанции 10 м),
мм, не более 20

4. КОМПЛЕКТНОСТЬ
Наименование Количество
Винтовка 1
Манжета поршня 1
Пружина боевая 1
Шомпол 1
Магазин 1
Мушка кольцевая 1
Диоптр 1
Паспорт 1
Упаковка 1

5. УСТРОЙСТВО И ПРИНЦИП РАБОТЫ
5.1. Схема механизмов винтовки показана на рис. 1.
https://forumupload.ru/uploads/0001/c8/6b/65-1.gif

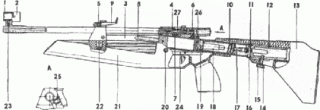

Рис. 1. Схема механизмов винтовки ИЖ-61
1 - гайка основания мушки, 2 - основание мушки, 3 - рычаг взведения, 4 -досылатель, 5 - винт прицела, б - пружина досылателя, 7 - магазин, 8 - защел-ка рычага взведения, 9 - прицел, 10 - пружина боевая, 11 - ось рычага взведения, 12 - муфта рычага взведения, 13 - приклад, 14 - шайба, 15 - винт приклада, 16 - шайба быстросъемная, 17 - толкатель, 18 - шток, 19 - поршень, 20 - винт цевья задний, 21 - цевье, 22 - винт цевья передний, 23 - винт основания мушки, 24 - шептало, 25 - винт досылателя, 26 - защелка тяги, 27 - защелка магазина.

5.2. Вылет пули из канала ствола происходит за счет энергии воздуха, сжимаемого в цилиндре быстродвижущимся поршнем, который получает энергию от предварительно сжатой боевой пружины.
5.3. Взведение винтовки осуществляется поворотом рычага взве-дения, который надежно фиксируется в промежуточных положениях.
5.4. Многозарядность винтовки обеспечивается за счет разме-щения пяти пуль в гнездах магазина, перемещение которого происходит при взведении винтовки. Перед досыланием пули магазин четко фиксируется и обеспечивает соосность отверстия магазина с каналом ствола.
5.5. Конструкция прицела позволяет вести корректировку стрель-бы по вертикали вращением винта прицела, по горизонтали - перемещением диоптра или целика по направляющим прицельной планки.
5.6. Возможно изменение длины прицельной линии за счет пе-ремещения прицела.
5.7. Спусковой механизм имеет возможность регулировки пол-ожения крючка спускового, усилия спуска, величины хода спуска (рис. 3).
5.8. Предохранительные механизмы обеспечивают безопасность в обращении с винтовкой.

6. УКАЗАНИЯ МЕР БЕЗОПАСНОСТИ
6.1. Пневматическая винтовка, несмотря на наличие в ней раз-личных предохранительных устройств, представляет собой опасность для людей при легкомысленном обращении с ней. Принимайте все меры предосторожности и помните, что пренебрежение правилами безопасности может привести к трагическим последствиям.
6.2. Строго соблюдайте требования, изложенные в разделах "Порядок эксплуатации" и "Техническое обслуживание".
6.3. При эксплуатации винтовки запрещается:
1) направлять винтовку дульной частью в сторону людей;
2) хранить или оставлять на время винтовку заряженной;
3) хранить или оставлять винтовку во взведенном состоянии.
6.4. После окончания стрельбы проверьте отсутствие пули в стволе. При наличии пули в стволе произведите выстрел в направлении мишени.

7. ПОРЯДОК ЭКСПЛУАТАЦИИ
7.1. При подготовке винтовки к работе после консервации удалите смазку из канала ствола и с наружных поверхностей винтовки.
7.2. При подготовке винтовки к стрельбе:
1) вставьте пули в гнезда магазина;
2) если досылатель находится в крайнем переднем положении, то надавите на защелку тяги;
3) вставьте магазин и утопите его в направлении стрелки А (см. рис. 2);
4) надавите на защелку рычага взведения, поверните рычаг взведения вокруг оси до крайнего заднего пол-ожения, при этом, преодолевая сопро-тивление боевой пружины, Вы поста-вите поршень на боевой взвод;
5) верните рычаг взведения в ис-ходное положение.
7.3. Винтовка готова к стрельбе.
https://forumupload.ru/uploads/0001/c8/6b/65-3.gif
Рис. 2. Многозарядный узел винтовки иж-61

7.4. Для производства последующе-го выстрела необходимо взвести вин-товку и вернуть рычаг взведения в исходное положение.
7.5. Во избежание досылания двух и более пуль в канал ствола при взведенной винтовке запрещается открывать рычаг взведения.
7.6. Для того, чтобы извлечь магазин, необходимо надавить на защелку тяги и, придерживая магазин, утопить защелку магазина

8. ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ
8.1. Соблюдайте следующие правила для повышения долго-вечности винтовки:
1) не стреляйте из винтовки вхолостую (без пуль);
2) применяйте для стрельбы только пули, предусмотренные для использования в пневматическом оружии;
3) не следует, если в том нет необходимости, производить полную разборку винтовки.
8.2. Неполную разборку винтовки необходимо производить в следующем порядке (рис. 1):
1) надавив на защелку тяги 26, отведите досылатель 4 в крайнее заднее положение, утопите защелку магазина 27 и извлеките магазин 7;
2) отверните винты 20, 22 и отделите цевье 21;
3) отверните винт 15 с шайбой 14 и отделите приклад 13;
4) отверните винт 5, снимите прицел 9;
5) снимите шайбу 16 и выбейте ось рычага взведения 11;
6) отделите рычаг взведения 3;
7) обоприте надежно винтовку задним торцем муфты рыча-га взведения 12 и осторожно поверните ее, следя за тем, чтобы фиксирующий штифт на муфте вышел из гнезда цилин-дра. Отделите муфту рычага взведения с толкателем 17, оказывая сопротивление действию пружины боевой 10;
8) извлеките пружину боевую и шток 18;
9) удерживая шептало 24 от поворота, извлеките поршень 19;
10) выверните гайку основания мушки 1, винт 23 и снимите основание мушки 2;
11) придерживая досылатель, отверните винт 25, извлеките до-сылатель 4 вместе с пружиной 6.
8.3. Сборку винтовки производить в обратном порядке. В про-цессе сборки не допускайте повреждения манжеты поршня о паз цилиндра.
8.4. При уменьшении скорости полета пули, о чем можно судить по снижению ее пробивной способности, необходимо заменить пру-жину боевую.
8.5. Через каждые 1500-2000 выстрелов производите смазку деталей спускового механизма и узла запирания ствола любой густой смазкой.
Смазку поршня, манжеты и цилиндра, по которому они пере-мещаются, необходимо производить ружейной смазкой РЖ.
https://forumupload.ru/uploads/0001/c8/6b/65-2.gif
Рис. 3. Схема спускового механизма винтовки ИЖ-61

Чистка канала ствола производится через каждые 500-1000 вы-стрелов.
8.6. Регулировка спускового механизма (рис. З):
1) ход спуска - поворотом винта А;
2) усилие спуска - поворотом винта В.
8.7. Регулировка положения спускового крючка. Для регулировки необходимо ослабить винт Б, переместить спусковой крючок в нужное положение по направляющей основания спуска и затянуть винтом.
8.8. Во избежание подсадки боевой пружины поршень не должен быть на боевом взводе.
8.9. Через каждые 1000 выстрелов (по мере необходимости) во избежание качки винтов 5, 15, 20, 22, 23 (рис. 1) производите их подтягивание.

0

3

Семейство винтовок ИЖ-6х разработала группа конструкторов Романов Г.А., Черепанов В.Л. и Стерхов В.А. в конце 80-х годов. С 1991 года винтовка производится на Ижевском механическом заводе.
Пневматическая многозарядная винтовка ИЖ-61 предназначена для обучения стрельбе и тренировок, однако по своим тактико-техническим характеристикам может заинтересовать и опытного стрелка.
Винтовка ИЖ-61 оснащена нарезным стальным стволом. Приклад выдвижной. Ложе винтовки выполнено из пластмассы. Для стрельбы используются только пули. Винтовка оснащена продольно-скользящим досылателем. Боевая пружина взводится отдельным рычагом. Пули укладываются вручную. В винтовке могут использоваться пули длиной до 7 мм, ширина магазина это позволяет. При взведении рычага досылатель автоматически подает пули в казенную часть. Устройство винтовки позволяет регулировать ход спускового крючка, усилие спуска и величину хода спуска. Спуск равномерный, мягкий. Мушка у винтовки ИЖ-61 закрытая и съемная. Предусмотрена установка оптического прицела.
Механизм блокировки рычага взведения и предохранительный механизм обеспечивают безопасность при эксплуатации.

0

4

Пневматическая винтовка ИЖ-60
По своим характеристикам ИЖ-60 и ИЖ-61 похожи и паспорт практически одинаков, поэтому заново повторятся не стоит...
Однозарядная пружинно-поршневая винтовка модели ИЖ-60 оснащена нарезным стальным стволом. Калибр ствола 4,5 мм. Для стрельбы используются только свинцовые пули. Взведение производится правосторонним боковым рычагом, движением назад-вперед. Рабочий цилиндр расположен в прикладе, что резко уменьшает общую длину винтовки. ИЖ-60 обладает очень точным боем, поскольку отклонения начальной скорости пули от выстрела к выстрелу не превышают 0,4%. Имеется продольно скользящий затвор-досылатель. Мушка закрытая неподвижная, положение целика регулируется по вертикали и горизонтали микрометрическими винтами. Предусмотрена возможность установки оптического или коллиматорного прицелов. Длина хода спускового крючка и усилие спуска регулируются. Спуск мягкий, равномерный. Безопасность при эксплуатации обеспечивается наличием механизма блокировки рычага взведения и предохранительным механизмом. Покрытие металлических деталей черное оксидирование. Приклада и цевье изготавливаются из пластика. Длина приклада может регулироваться.

https://forumupload.ru/uploads/0001/c8/6b/67-1.gif

Составные части и механизмы винтовки ИЖ-60:

1 - гайка основания мушки, 2 - основание мушки, 3 - рычаг взведения, 4 - досылатель, 5 - пружина досылателя, 6 - винт прицела, 7 - винт ограничителя, 8 - ограничитель, 9 - прицел, 10 - пружина боевая, 11 - ось рычага взведения, 12 - муфта рычага взведения, 13 - приклад, 14 - шайба, 15 - винт приклада, 16 - шайба быстросъемная, 17 - толкатель, 18 - шток, 19 - поршень, 20 - винт цевья задний, 21 - цевье, 22 - винт цевья передний, 23 - винт основания мушки, 24 - шептало.

0

5

Фотки

0

6

+

0

7

Возможно про апргейд не сюда, так что извините ...

Отыскал на даче ИЖ-61 в отличном состоянии, год выпуска до 2000, т.е. модель "в металле", а не в пластике.
После чтения ганзов и общения с продавцом Невесты+ на тематику Ежа, родился целый ворох вопросов про его апы.
В конечном варианте хочется иметь тихую и компактную снайперскую винтовку.

Как я понял, при смене пружины, полной герметизации и некоторых прочих процедур из нее можно выжать положенные 180 м.с.

- При смене пружины желательно избежать расточек задника. Какую пружину стоит поставить? Как мне сказали, от обрезанной пружины Гамо Хантера последние модели пластиковых ижей ломаются через 2 месяца. Полагаю, что сталь выдержит. Сколько витков обрезать и каких скоростей можно ожидать? Если ставить простую от мурки с обрезанными витками, получается 150 м.с. на выходе. Может стоит ставить пружину от мурки, но "усиленную", от магнум версии?

- Прочитал различную информацию про так называемые "газовые пружины", есть ли какие-нибудь отзывы об опыте их использования? Порядок цен у них приличный (полагаю около 2 тысяч), гарантированный запас 7000 выстрелов, после этого необходимо нечто вроде сервисного обслуживания у производителя. В ганзах нашел только ссылки на производителя в мАскве. Есть ли что-нибудь подобное в Питере? ГП от московского производителя дает прирост как раз до 180 м.с.

- Данная винтовка поразила наличием металлического, а не пластикового целика, который не накручивается, а прикрепляется шайбой к выемке на стволе. Соответственно, резьба на носу ствола отсутствует. В связи с наличием сильного желания приделать хороший глушитель (с тех же ганзов) есть варианты: или делать резьбу на имеющемся стволе, или ставить новый. Сложно ли выкручивается ствол? Я так полагаю, что муркинский должен туда встать.

- Годятся ли к ней муркинские манжеты? Хочу поставить пластиковую.

- Тут вопрос уже о сравнении ежа с муркой и крысой. Предполагаем, что все три вида обладают одинаковой скоростью в 180 м.с. Про скорострельность все понятно. Хотел бы узнать о дальностях и кучностях. В порядке выдачи мест по этим параметрам - мурка, еж, крыса?

Отредактировано OPK (2008-02-24 22:45:10)

+1

8

Точность на 50 метров
1 место: Мурка
2 место: Крыса
3 место: Ёжик...

0

9

по точности скорее всего
1 иж
2 мурка
3 крыс

Всетаки неподвижный ствол ИЖа - повод подумать.

0

10

Насколько я читал мой список вернее. А вообще ИЖ-61 очень сомнительная вещь для харда - говорю как владелец...

0

11

Скажи это АРГОНУ который почти год (может меньше ) с ним -- ИЖ-61 играл.
И также Володе из ЗАКАТА -- стрелял в Ольгино достойно.

0

12

Просто тогда крыс не было =) Я вот сейчас низачто не возьму в руки на игру ИЖ, только крысу.

0

13

К сведению на ранних версиях Эдов стволики стояли от ежей... Винт почти всегда очень точный, но без доводок - 20 метров прицельно. А так сами понимаете - ежели ПСП, то это тот-же Эд и Т4 почти что по технической куче.

0

14

2 OPK
- ГХ пружину я бы не советовал ставить получить с ней реально и за 200м/с, но получите лягающееся весло - кучности не будит. Максимум это пружину от мурки, если расточить задник то и целая войдёт, в расточке ничего страшного нет, придётся убрать трещётку(фиксатор рычага при взводе), но если из винтовки не будут стрелять дети и дебилы то, ИМХО, смысла в ней нет, а расточку сделает любой слегка не трезвый токарь за полтинеГ. То что продаётся в магазинах и называется пружина от МР-512М всё подделка - на ганзах не раз обсуждалось.

- Газовая пружина - ВЕЩЬ! Говарю как обладатель Кометы 400 с ГП, ощющение после замены штатной на ГП, день и ночь, тише выстрел (нет лязга) ровней отдача, выше кучность. Вопрос токо в цене....

- В металлическом ИЖе ствол не вкручен он вприсован и законтрен шпилькой её торец видно на стволовой коробке, так что вытащить, а потом обратно вставить ствол будит очень сложно.
А глущитель не обязательно на резьбу крепипть(хотя это лучший вариант) можно сделать цанговое крепление или с поджемными винтами...

- Манжеты на всей Ижмеховской ППП одинаковые, хотя ещё раньше поршни под коженную делали,  но на ИЖ-61 врятли такая, так что мурковская манжета подайдёт.

- С крысы не стрилял, но если взять ИЖ и мурку из коробки, то ИЖ полюбому кучнее, он изначально делался как спортивная винтовка с упором на кучность - неподвижный ствол, отличный регулируемый спуск.
Я со своего с 10м с рук из 5 пуль делаю кучу 5-6мм по краям.

Почему все так негативно относятся к ИЖу в харде? Доведённый ИЖ по мощности равен мурки ~170 - 180м/с лёгкой пулей, а против мурки почемуто никто не выступает.
В конце концов можно просто сделать точную винтовку для души.

Отредактировано volody86 (2008-02-26 00:18:54)

+2

15

Согласен с Володей, ижак рульная штука, особенно раритет в металле - видно еще псотсоветское качество. Гп в общемто сейчас не такая уж и дорогая вещь. мне Никас в питер передал за 1600 и пиво=) правда на мурке помимо этого еще много чего надо довести а времени все нет...
Я вот думаю, а от мурки ГП встанет на ежак без трещетки? То что он не развалится то я уверен, а вот портить отличную раритетную вещь не хотелось бы.

0

16

Утверждать ничего не буду, но думаю не встанет если ГП ращитана на муру с расточенным задником, т.к. в ИЖе даже с расточенным задником места едва хватает на стандартную пружину от МР-512

А в ИЖе помимо пружины тоже много чего сделать можно, а что-то даже нужно. А ап правельнее начать не с замены пружины а с герметизации, иначе прибавленные мысы стравит через плохую герметизацию. У ИЖ-61 больное место досылатель, ИМХО, самое сложное надёжно его загерметизировать.

0

17

Жаль, ну да ладно, не буду портить ничего в ежаке - там все стандарт и даже при этом шмаляет очень неплохо. Душевная игрушка=)

0

18

2volody86 & остальным - большое спасибо.

Ствол оставлю, просто попрошу знакомых на него резьбу сделать .
Вопрос по ГП - надо ли её в последствии менять и на сколько её хватает?

0

19

ИЖ хорошое орудие,  но есть и свои заморочки.. Дело каждого - использовать Иж в харде или нет.

0

20

Гп надо через 5-7тысяч выстрелов отправлять производителю на заправку смазкой и подкачку(ежели она так не регулируется.

0
